大全！边坡、基坑及地灾深层水平位移监测：测斜仪原理、分类与选型指南

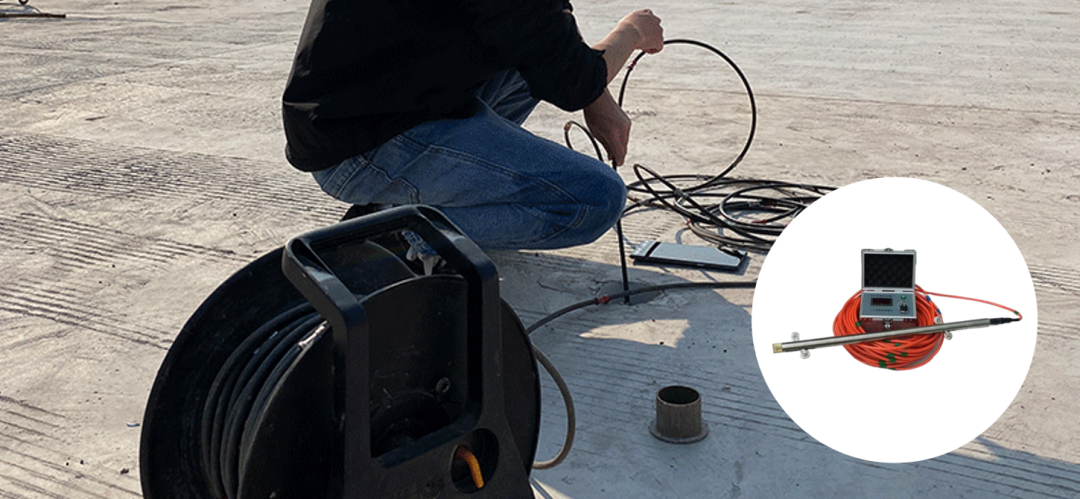

人工 / 自动提拉测斜仪

分为人工手动提拉、绞车自动提拉两种版本，整套由伺服传感探头、牵引线缆、读数 / 采集主机组成。人工款依靠绞手动下放提拉探头分段读数；自动提拉款配套电动绞车设备，可定时自动下放采集数据，两类探头均可轮换在多个测孔使用。

①优点：

○ 单套探头可覆盖多个监测孔，硬件采购总成本更低；

○ 无需长期预埋线缆、配套供电设备，野外临时观测部署灵活；

○ 设备轻便易转运，适配多点位流动巡检作业；自动款可减少现场人工到场频次。

②缺点：

○ 人工提拉完全依赖人员到场，暴雨、偏远点位无法及时获取数据；

○ 无论人工还是自动提拉，均无法实现 7×24 小时不间断实时监测，突发滑移存在预警滞后；

○ 测量存在时间间隔，两次测量中间的土体变形无法捕捉。

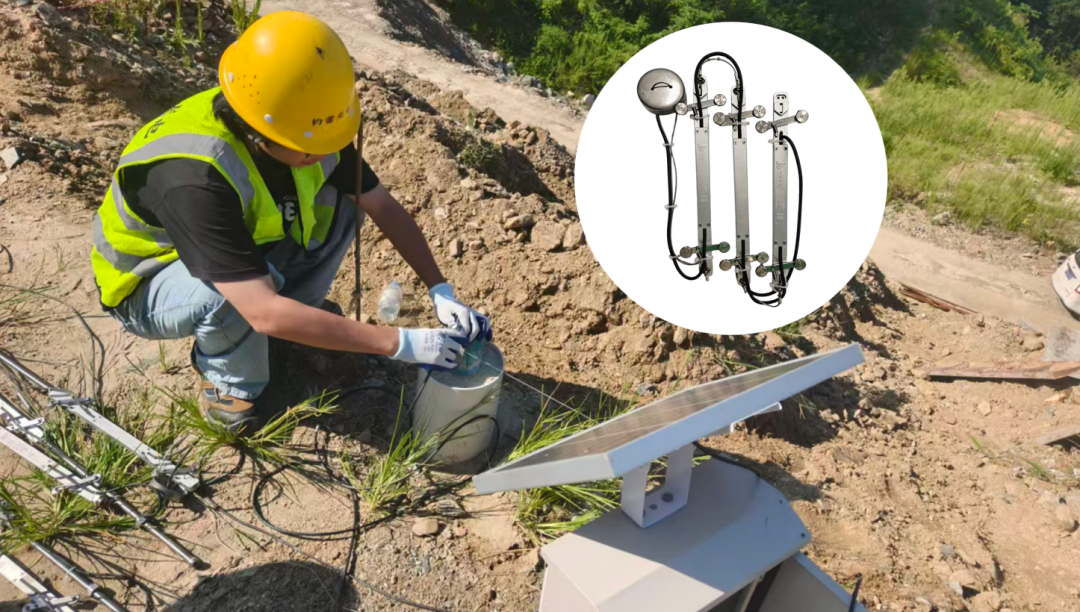

固定式测斜仪

多支独立 MEMS 传感单元按监测深度串联连接，分段固定预埋在测斜管内部，线缆引出接入采集终端，常年埋置孔内持续采集数据并实时上传监测云平台，适配各类自动化长期在线监测项目需求。

①优点：

○ 7×24 小时全自动不间断采集，无需频繁人工下井；

○ 各测斜仪之间通过线缆串联，无需布设多条线缆；

○ 各传感单元独立工作，单点损坏仅单独更换，运维成本可控；

②缺点：

○ 仅能采集预设固定点位数据，两点区间土体变形无法获取；

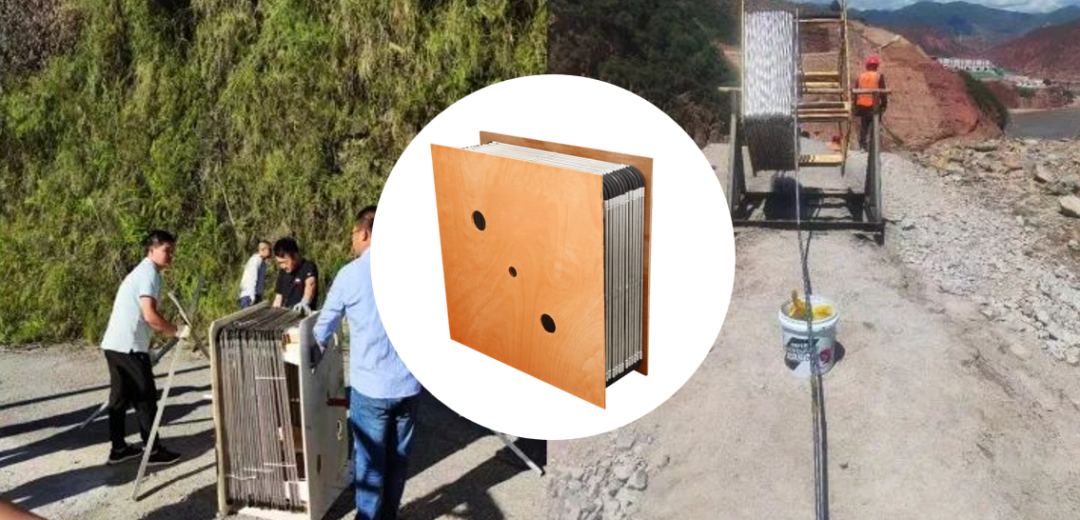

阵列位移计

一体化柔性杆件，每米等距串联三轴 MEMS 传感单元，标准成品需根据测孔深度工厂整体定制，不可现场拆分；杆件一次性下放至测斜管，单总线统一出线采集，可同步获取全深度三维变形，系统自动拟合完整滑移曲线，精准定位滑动面深度。

①优点：

○ 整条测孔无间断连续变形数据，同步采集水平 + 竖向三维位移，滑动面定位精度高；

○ 孔内仅一根主线缆，管线铺设简洁，现场施工效率更高；

○ 全自动在线监测，数据实时接入钧雷光电云，自动生成滑移速率、深度分析图表。

②缺点：

○ 标准一体化款需按孔深定制，无法裁切复用，项目适配灵活性差；

○ 杆体局部传感故障需整根返厂维修，替换、运维成本更高；

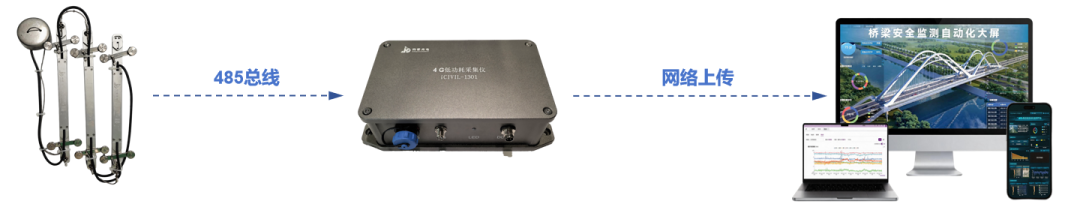

深层位移监测系统组成

一套标准化深层滑移监测系统分为感知+传输+平台三层，全部监测数据统一接入钧雷光电云平台：

○ 感知层：人工 / 自动提拉探头、固定式测斜单元、阵列位移计，采集不同深度土体倾斜、位移原始数据；

○ 传输层：固定式、阵列位移计、自动提拉测斜仪支持 RS485 有线、LoRa 无线、太阳能低功耗终端传输；人工提拉测斜数据为现场存储，测量后批量导入云端；

○ 平台层：云端自动生成深度 - 位移曲线统计报表，自定义水平位移多级预警阈值；电脑、手机登录云平台远程查看，一键导出符合水利、交通规范的监测台账。

○ 选人工 / 自动提拉测斜仪：项目预算有限、仅需阶段性定期观测、短期工地施工、多测孔轮换巡检场景；控成本、测量频次低选人工款，减少外勤选自动款。

○ 选固定式测斜仪：水库大坝、运营高速边坡、大型深基坑长期自动化监测，仅监测关键断面定点变形，兼顾稳定与运维成本。

○ 选阵列位移计：项目预算高、滑坡风险高、需要完整连续变形曲线、大型水利枢纽、超长深度边坡专项监测。

测斜仪是基坑、边坡、大坝、隧道等岩土工程安全监测核心设备，行业监测技术正沿着人工测量 → 自动采集 → 连续感知 → 智能预警持续迭代。工程选型综合考量项目预算、监测周期、精度标准、自动化需求四大维度，匹配对应测斜方案，实现岩土深层变形精准监测与风险提前预警。
