桥梁监测解决方案

Bridge Monitoring Solution

监测背景

桥梁作为交通路网的核心枢纽，承载着区域客货流通的关键功能，其结构安全直接关系到通行安全、路网运行效率与社会民生保障。我国在役桥梁基数大、桥型多样，大量桥梁因服役年限增长、重载车辆反复冲击、环境温变侵蚀、地质条件变化等因素，易出现主梁挠度超限、结构裂缝扩展、墩台不均匀沉降、支座变形移位等安全隐患，若未能及时发现处置，可能引发行车安全事故。

当前传统桥梁运维仍以人工定期巡检为主，普遍存在监测频次低、数据滞后性强、动态变形难以捕捉、高空作业风险高、多源数据难以整合研判等短板，难以满足桥梁 “精准监测、主动预警、全周期管控” 的运维需求。依托自动化智能监测技术构建全时段、多维度的桥梁安全感知体系，已成为行业升级的必然方向。

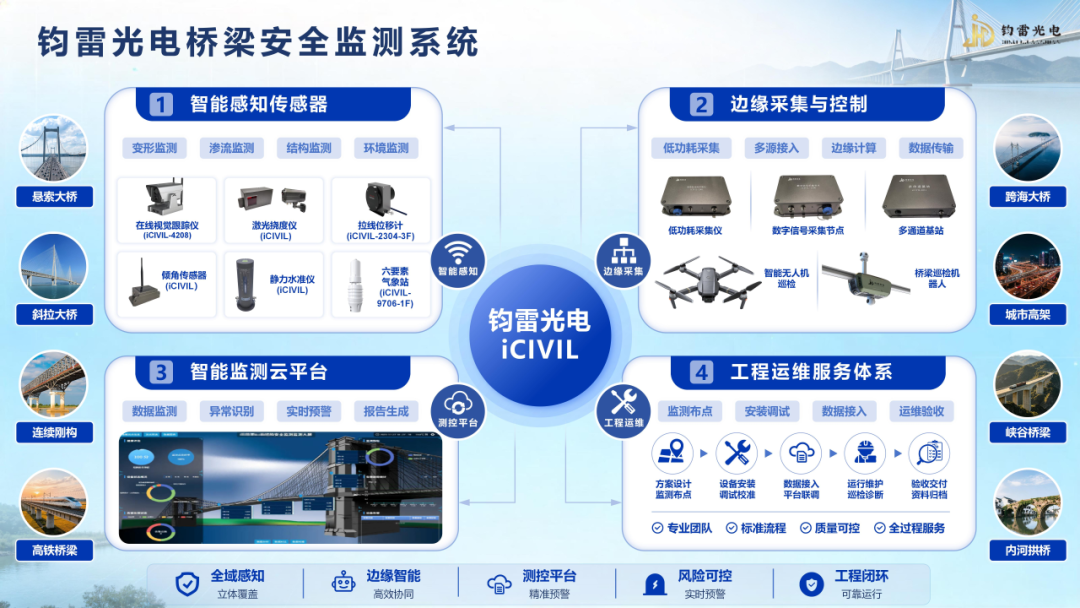

钧雷光电基于全系列自研传感设备与数字化安全监测云平台，打造 “感知 - 传输 - 分析 - 预警 - 运维” 全链路桥梁结构安全监测解决方案，为不同类型、不同等级桥梁提供定制化技术支撑，助力桥梁运维从 “被动抢修” 向 “主动预防” 转型升级。

桥梁监测系统概述

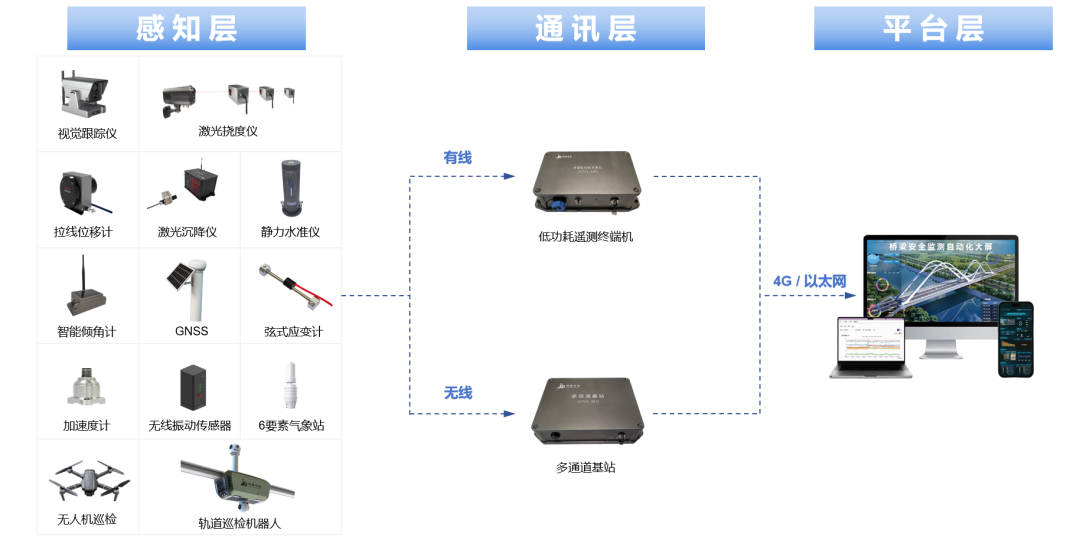

智慧桥梁安全监测系统采用感知层-通讯传输层-云端平台层三级一体化架构，搭建闭环自动化安全监测体系，覆盖数据采集、稳定传输、智能分析、预警管控全链路，实现桥梁结构健康全天候、自动化、数字化监管。

系统针对桥梁主梁、墩台、支座、关键受力截面等核心部位，按需布设挠度、位移、应力、裂缝、振动、倾角等多类型传感设备，实时采集影响桥梁安全的全维度关键数据；通过 4G、LoRa、有线以太网等多种通讯方式实现数据稳定汇聚与上行；依托云端平台完成数据融合分析、智能分级预警与可视化展示，动态评估桥梁结构稳定性与运行状态，为桥梁日常管养、隐患处置、寿命评估提供可靠的数据支撑。

自动化监测核心优势

特点优势	内容
①实时监测	实时采集主梁挠度、墩台位移、结构应力、裂缝开合、振动特性等关键参数，24 小时不间断捕捉桥梁安全隐患。
②精度高	采用激光、视觉等高精度传感技术，确保结构变形、应力变化等数据测量精度，亚毫米级感知能力为细微隐患提供可靠数据支撑。
③自动化	传感器自动采集数据，边缘计算单元实时传输，无需人工干预，避免人为读数误差；异常数据触发自动预警，减少应急响应滞后。

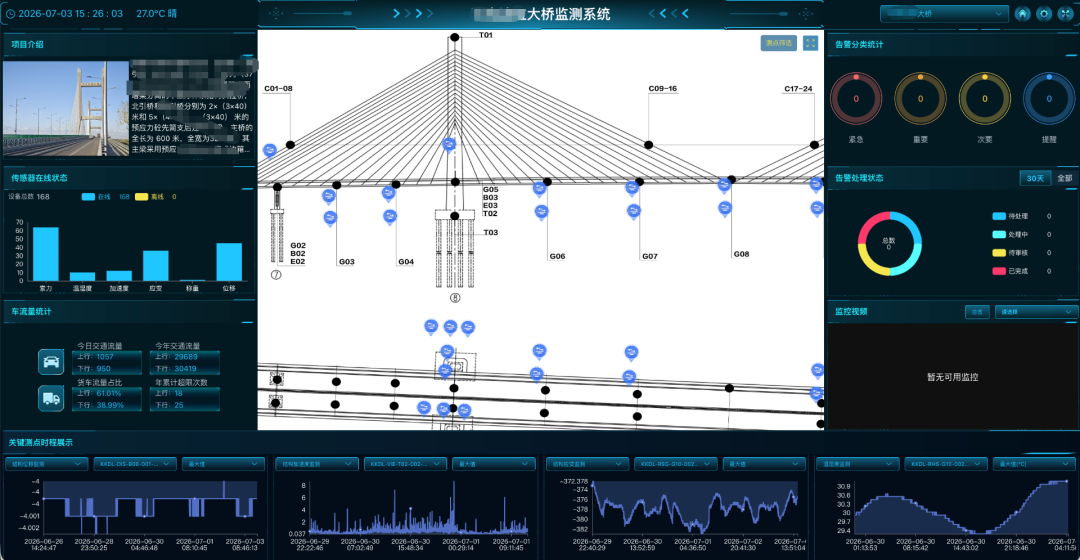

④远程管理	通过钧雷云平台，管理人员可远程查看实时数据、历史曲线、设备运行状态，实现跨区域桥梁集群化统一管理。
⑤智能数据分析	融合多传感器数据，构建桥梁安全评估模型，推演结构变形发展趋势，提前识别潜在风险点，辅助科学养护决策。
⑥降低成本	减少人工巡检频次（尤其恶劣天气、高空危险场景），降低人力与安全管理投入；数据集中管理减少重复作业，整体提升运维效率。
⑦免调试	核心传感设备出厂完成预校准与参数配置，现场安装固定后即可快速投用，无需复杂现场调试工序，缩短项目落地周期。
⑧简易维护	采用模块化硬件设计，故障点位易排查、易更换；支持远程固件升级与参数调校，大幅减少现场高空维护作业，日常运维简单便捷。

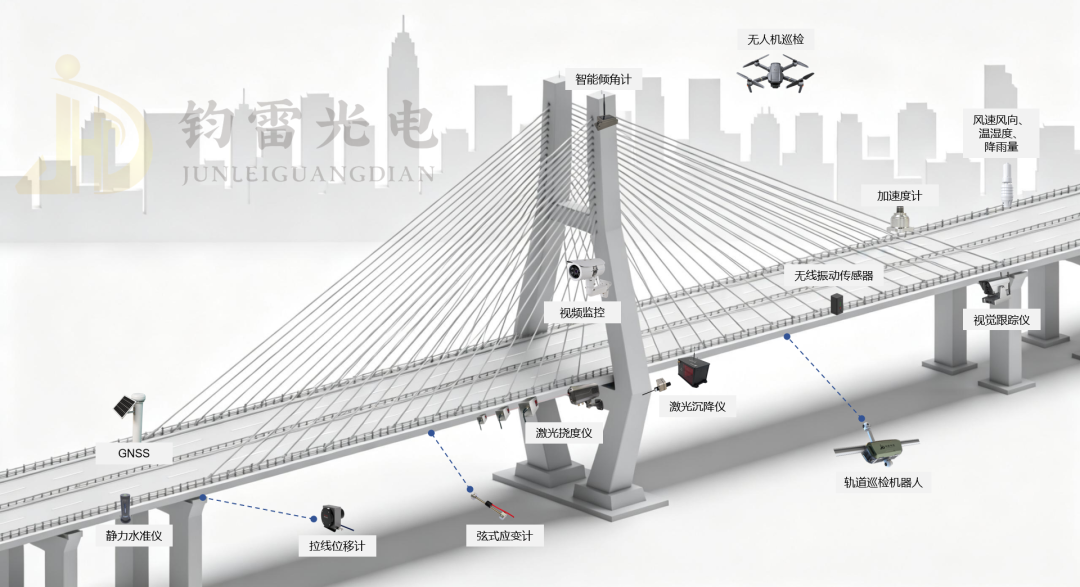

监测内容及设备选型

针对桥梁不同结构部位与监测需求，提供完整的标准化设备选型体系，覆盖结构监测、智能巡检、环境感知全维度：

监测类别	核心选用设备	监测作用说明
主梁挠度监测	CCD 激光挠度仪、视觉位移计	非接触式桥下布设，同步采集垂直+ 水平双向挠度；30Hz 高频采样捕捉重载车辆通行的瞬时动态变形，亚毫米级精度
位移与沉降监测	GNSS 监测站、静力水准仪、激光沉降仪	监测墩台竖向沉降、主梁水平位移、支座位移，掌握结构整体变形趋势，识别不均匀沉降风险
结构应力监测	振弦式表面应变计、埋入式应变计、电阻式应变计	监测主梁关键截面应力分布与变化规律，评估结构受力状态，识别超载、结构损伤等异常工况
结构裂缝监测	LVDT 测缝计、拉线式位移计、图像式裂缝计	对既有结构性裂缝进行长期追踪监测，量化裂缝开合度与发展速率，预判病害演化趋势
结构振动监测	三轴加速度传感器、振动监测终端	采集桥梁振动频率、幅值等动力特性，分析车辆冲击、风振对结构的影响，辅助结构健康评估
结构倾斜监测	智能倾角计	监测主梁横向倾斜、墩台垂直度变化，识别结构失稳前兆，适配高墩、大跨径桥梁场景
外观全域巡检	无人机巡检系统	搭载高清成像、红外测温模块，自动完成桥梁表观病害、附属设施、桥下空间及周边环境全域巡检，智能识别裂缝、掉块、锈蚀等外观缺陷，大幅提升大范围巡检效率，适配应急勘察场景
梁下精细化巡检	桥梁轨道巡检机器人	沿预设轨道自动巡航，搭载相机阵列、三维激光雷达，结合AI 视觉算法智能识别焊缝裂纹、螺栓松动、涂层劣化、杆件锈蚀等细部病害，替代高危人工登高作业，实现全天候常态化精细巡检
事件抓拍监测	智能监控摄像机	对桥梁关键区域、易损点位进行实时视频监控，异常预警联动现场抓拍留存画面，辅助核实隐患实况、追溯事件起因，提升应急处置效率

典型工程案例

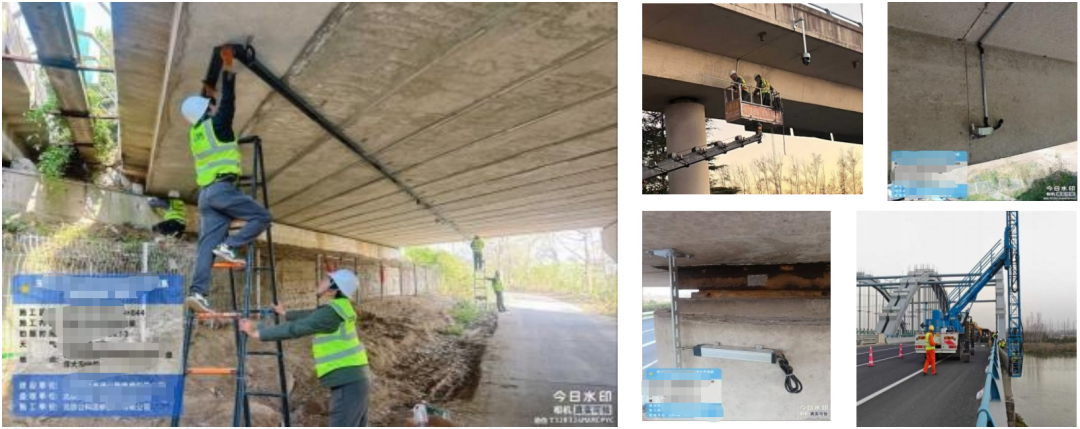

①某高速 29 座桥梁群智能监测项目

针对重载车流密集的运营高速桥群，布设应变、位移、裂缝、振动多维度监测设备，搭建一体化集中管控体系，实现全天候自动监测与分级预警，为高速桥群规模化智能监测提供成熟样板。

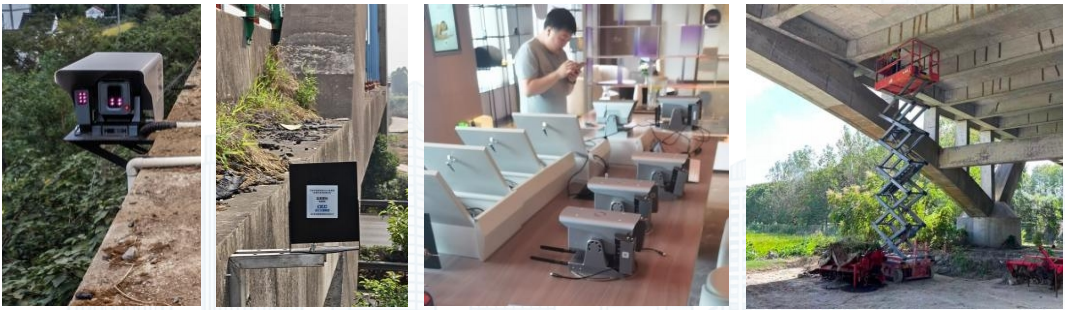

②某国道桥梁群轻量化监测试点项目

覆盖多座不同桥型的国道桥梁，采用轻量化非接触监测方案，同步采集结构形变、裂缝、环境数据，建立标准化数字桥梁档案，形成 “监测 - 预警 - 养护” 闭环管理，降本增效优势突出。

③某跨海悬索桥施工期安全监测项目

针对大跨径海中悬索桥施工管控需求，开展全施工周期结构变形、应力同步监测，24 小时实时预警保障施工安全与成桥质量，数字化成果可直接服务于运营期长期管养。

方案价值

钧雷光电桥梁结构安全监测方案支持按需定制，既可为大型跨海桥、高速枢纽桥提供高精度全维度监测体系，也可为国道、县域中小桥梁提供轻量化、高性价比的监测方案，全面覆盖不同场景的运维需求。

我们提供从现场勘测、方案设计、设备供货、安装调试到长期运维的全流程服务，助力管养单位实现桥梁运维数字化、智能化升级，为路网安全畅通保驾护航。

钧雷光电专注于基础设施结构安全监测领域，拥有全系列自研传感设备与数字化云平台，服务覆盖全国 22 个省市的数百个基建项目，在桥梁、边坡、隧道、路基等场景积累了丰富的落地经验。提供轻量化、高性价比的监测方案，全面覆盖不同场景的运维需求。
