水库大坝结构安全自动化监测+智能巡检解决方案

ꂃ ꁹ

一、监测背景

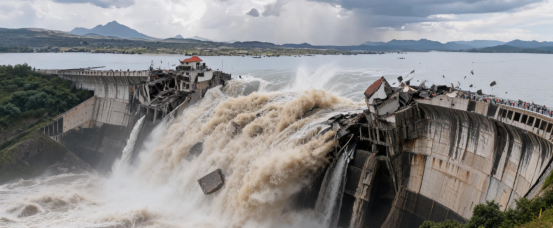

近期极端暴雨频发，多地接连发生小型水库渗漏、坝体滑移甚至溃坝险情，病险水库监测、土石坝渗流预警、大坝沉降自动化监测市场需求持续暴涨。事故复盘显示，绝大多数溃坝隐患都是坝体不均匀沉降、坝基渗流管涌、坝肩深层滑移长期累积形成，人工巡检很难提前捕捉隐蔽病害。

现阶段国内大量中小型水库、老旧土石坝仍依靠人工定期巡查，存在诸多短板：暴雨、深夜无法进场；坝底廊道、坝基深部、水下防渗层隐患肉眼不可见；人工测量周期长，毫米级微小变形无法捕捉；多水库数据分散，缺少统一平台联动研判，等到出现浑水渗漏、大面积开裂，抢险疏散窗口期已经极度紧张，不符合《水库大坝安全管理办法》规范管控要求。

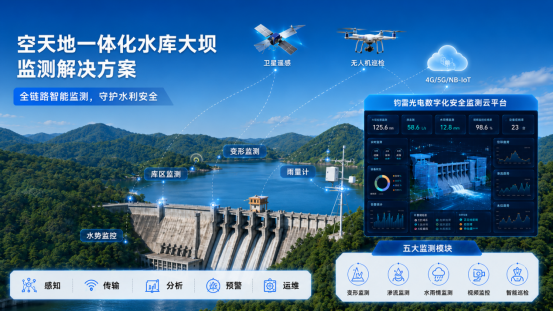

钧雷光电依托全系列自研水利传感设备 +钧雷光电数字化安全监测云平台，打造 “感知 - 传输 - 分析 - 预警 - 运维” 全链路空天地一体化水库大坝监测解决方案，覆盖变形、渗流、水雨情、视频抓拍、智能巡检五大模块，实现 7×24 小时无人值守自动监测、分级智能预警，推动水利管护从 “事后抢险” 转向 “事前主动防控”。

二、大坝监测系统概述

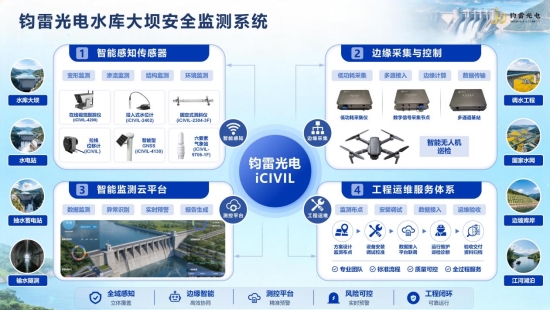

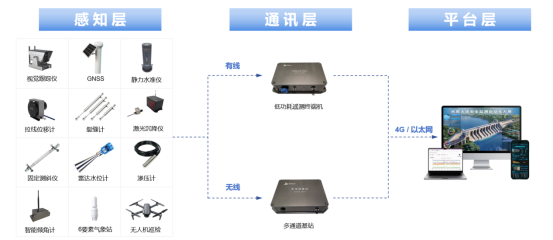

智慧水库安全监测系统采用感知层 + 通讯层 + 云端平台层三级一体化闭环架构，覆盖坝顶、防渗廊道、坝基、绕坝山体、泄洪闸、库区边坡全部关键监测点位。

系统按需布设沉降、位移、渗压、应力、裂缝、气象多类水利专用传感器，搭配无人机、轨道巡检机器人实现全域精细化巡检；通过 LoRa 无线自组网、4G、有线光纤多方式稳定传输数据；依托钧雷光电云平台完成多源数据融合、AI 趋势分析、分级弹窗 / 短信预警、可视化大屏展示、自动监测报表生成，动态评估坝体整体稳定状态，为水库除险加固、日常管护、汛期应急、大坝全寿命安全评估提供完整数据支撑。

三、自动化监测核心优势

特点优势	内容
①实时监测	7×24 小时不间断采集坝体沉降、深层位移、渗流量、库水位、降雨量核心参数，暴雨、低温、大雾环境稳定运行，全天候捕捉渐变安全隐患。
②精度高	搭载磁致伸缩静力水准仪、视觉跟踪仪等高精度设备，可达 0.01mm 亚毫米级测量精度，满足水利高精度监测规范。
③自动化程度高	传感器自动采集、边缘终端实时预处理传输，全程无需人工到场读数记录；异常数据自动分级推送预警，消除人工响应滞后问题。
④远程集群管理	可通过手机/电脑登录钧雷云平台，远程查看水库实时数据、历史变形曲线、设备运行状态，实现县域水库集群统一数字化管控。
⑤智能数据分析	融合沉降、渗流、水位、降雨多维度监测数据建立大坝安全评估模型，自动推演病害发展趋势，提前预判管涌、滑坡、溃坝潜在风险，辅助水利科学管护决策。
⑥降低长期运维成本	大幅缩减汛期人工巡查、高空廊道登高作业频次，减少人力、车辆、安全防护投入；数字化台账替代纸质记录，降低综合运维开支。
⑦免现场调试	全部水利监测传感器出厂完成校准与参数预设，现场管路、支架安装完成即可上线投用，缩短水库监测项目落地工期。
⑧简易维护	设备模块化分体设计，故障点位快速排查更换；支持云端远程参数调校、固件升级，大幅减少坝顶、廊道高空线下维护作业。

四、监测内容及标准化设备选型

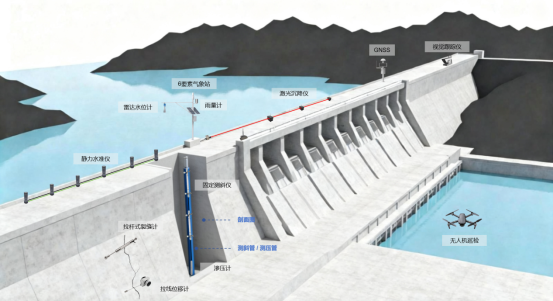

针对大坝不同结构部位与安全监测管控需求，提供完整标准化设备选型体系，覆盖坝体结构监测、全域智能巡检、库区水雨情环境感知全维度：

监测类别	核心选用设备	监测作用说明
坝体竖向沉降监测	视觉跟踪仪、GNSS、激光沉降仪、静力水准仪	布设于坝顶、泄洪闸底板、防渗廊道位置，持续监测坝体整体与局部不均匀垂直变形，精准捕捉毫米级沉降变化，预判坝面开裂、止水结构失效，是土石坝、混凝土坝必备大坝沉降监测核心手段。
坝体深层监测	固定式测斜仪、阵列式位移计	埋置坝基、坝肩、绕坝山体深部土层，监测地下土体横向滑移、深层变形趋势，提前识别边坡失稳、坝肩滑动隐患，弥补表面监测无法探查地下病害的短板。
坝体裂缝监测	LVDT 测缝计、拉线位移计	安装坝面、闸墩、防渗体新旧裂缝位置，全天候量化裂缝开合、扩张速率，实时跟踪结构破损发展程度，为混凝土坝、砌石坝病害研判提供连续数据。
坝基渗流渗压监测	渗压计、量水堰计、雷达流量计	布置防渗帷幕、排水廊道、坝脚渗漏通道，实时采集坝基扬压力、总渗漏流量，精准预警管涌、渗透破坏，是土石坝渗流监测、病险水库除险加固核心监测项。
坝体结构应力监测	振弦式表面应变计、埋入式电阻应变计	埋设于混凝土坝体、防渗结构内部，监测高水位、泄洪工况下构件受力变化，评估坝体结构承载安全储备，预判内部开裂风险。
坝体倾斜监测	智能倾角计	安装坝肩、闸墩、挡墙等构筑物，实时监测构件侧向倾斜变形，快速识别坝体侧向偏移、失稳前兆，适配高坝、闸站、溢洪道监测场景。
全域外观巡检	无人机巡检系统	搭载高清成像，定期全域扫描坝面冲蚀、剥落、滑坡、杂草病害，替代人工高危爬坝巡检，汛期可快速完成应急勘察排查。
事件抓拍监测	智能监控摄像机	布设泄洪闸、坝顶通行区、下游河道关键点位，溢洪、坝体破损、人员违规闯入自动抓拍留存画面，预警推送同步附带现场影像，方便管理人员核验险情。
库区水雨情监测	温湿度计、风速计、翻斗雨量计、雷达水位计	实时采集库水位、累计降雨量、库区气象环境参数，耦合坝体变形数据综合研判汛期溃坝风险，自动生成水利监管所需标准化水雨情报表。

五、方案服务与综合价值

钧雷光电水库大坝安全监测方案支持分级定制，可提供现场勘测、专项水利方案设计、全套设备供货、管路安装调试、云平台部署、年度运维巡检全链条一站式服务，设备全系列自研，防水防腐适配野外高湿、高低温恶劣库区环境，监测数据可无缝对接省、市、县级水利监管平台。

钧雷光电创立于 2019 年，为国家高新技术企业，建有深圳市院士工作站、南科大联合实验室，业务覆盖全国 22 个省市，落地水库、桥梁、边坡、路基数百个基建监测项目，具备成熟水利项目勘测、施工、长期运维实施经验。
