一文搞懂静力水准仪：原理、分类、优缺点及适用场景

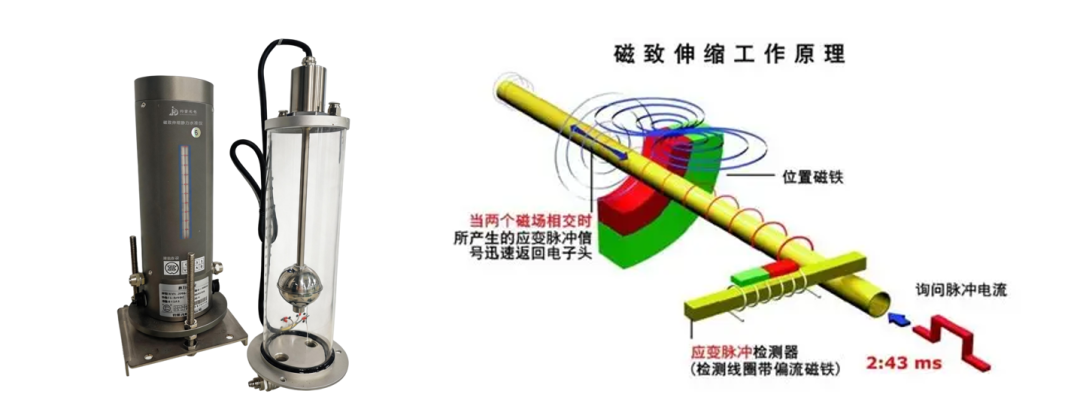

磁致伸缩式静力水准仪

①工作原理：设备内部有一根磁致伸缩波导丝，液位处配有一个带永久磁环的浮子，浮子随液位上下移动。当脉冲电流通过波导丝时，会产生环形磁场，与浮子的磁场交汇时会产生扭转应变脉冲，这个脉冲以固定速度沿波导丝传回检测端。通过测量脉冲发射与接收的时间差，就能精准计算出浮子的位置，也就是液位高度。

②精度水平：属于高精度品类，分辨率通常可达 0.01mm 级，非线性误差小，可捕捉亚毫米级的微小沉降。

③核心优点：非接触式测量，浮子与波导丝无机械摩擦，损耗极小，设备使用寿命长；输出绝对位置量，设备断电重启无需重新归零，数据连续不中断；长期运行零点漂移小，一次校准后可稳定工作数年，适合长期无人值守项目。

④主要不足：设备整体体积相对偏大，部分狭小空间部署受限；受液位高度限制，常规量程多在 100-500mm，安装时需控制点位高差；单台设备采购成本高于其他类型。

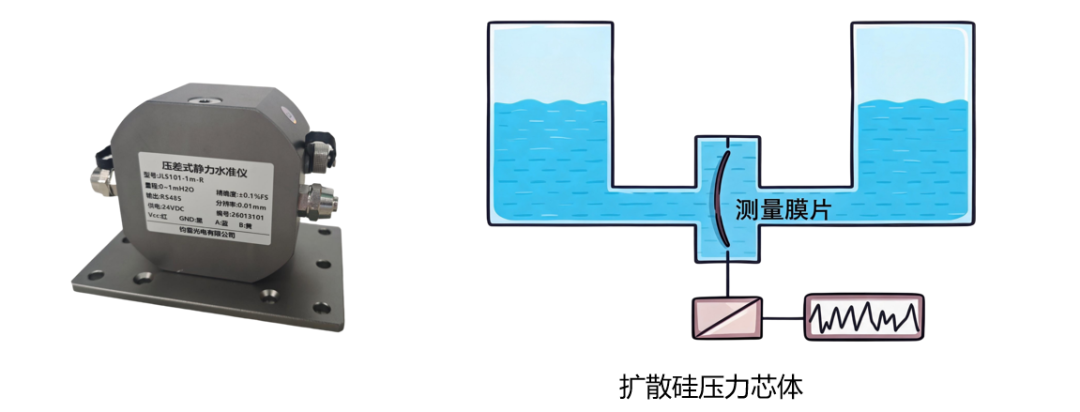

压差式静力水准仪

①工作原理：基于帕斯卡液体压力传递原理，设备内置压力传感器，通过测量液体静压力的变化量，结合液体密度、重力加速度换算出液位高度的变化，进而计算沉降值。设备内的液体仅起压力传递作用，无需大幅流动，因此体积可以做得很小。

②精度水平：分辨率通常在 0.1mm 级，精度随量程增大而相对下降；小量程型号精度更高，但成本也会显著上升。

③核心优点：体积小巧，安装便捷，狭小空间也可轻松部署；量程灵活，可做到 1000-4000mm 大量程，安装时无需严格抄平；结构简单无活动部件，抗电磁干扰能力强；单台成本较低，适合预算有限的项目。

④主要不足：核心传感器受温度影响大，温漂现象明显，温差大的环境下数据误差增大；长期稳定性弱于磁致伸缩式，适合中短期项目，长期运行需定期校准；易受大气压力变化影响，隧道、密闭空间内使用需接气管平衡气压。

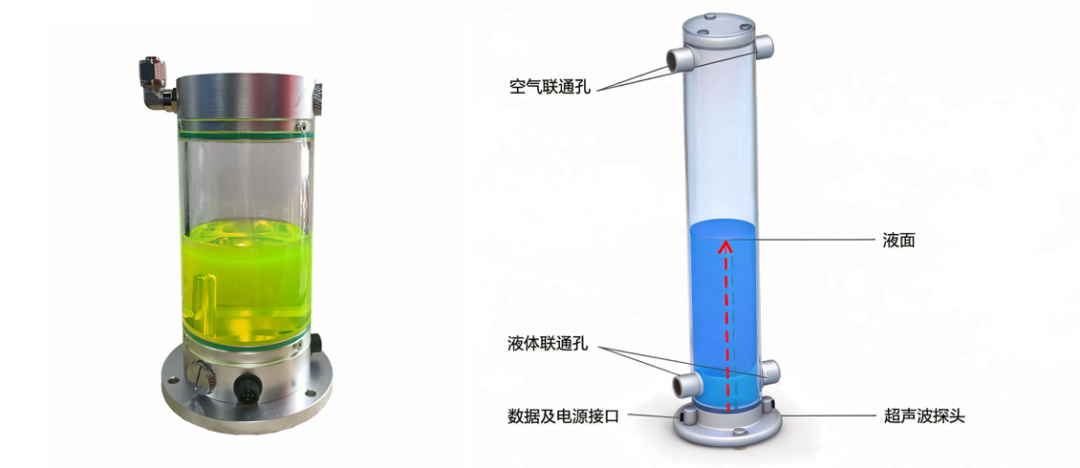

超声波式静力水准仪

①工作原理：由容器底部的超声波探头发射超声波，遇到液面后反射回探头，通过测量声波传播的时间差，结合液体中的声速计算出液位高度。

②精度水平：精度相对最低，通常为毫米级，难以满足精密沉降监测需求。

③核心优点：传感器不与液体直接接触，无液体污染、结垢影响；抗电磁干扰能力强。

④主要不足：液体中的气泡、悬浮物、温度变化，都会影响声速，进而产生测量误差；超声波存在发散角，测点倾斜、液面不平时误差进一步增大；对使用环境要求高，户外工况下稳定性差，精密监测场景极少采用。

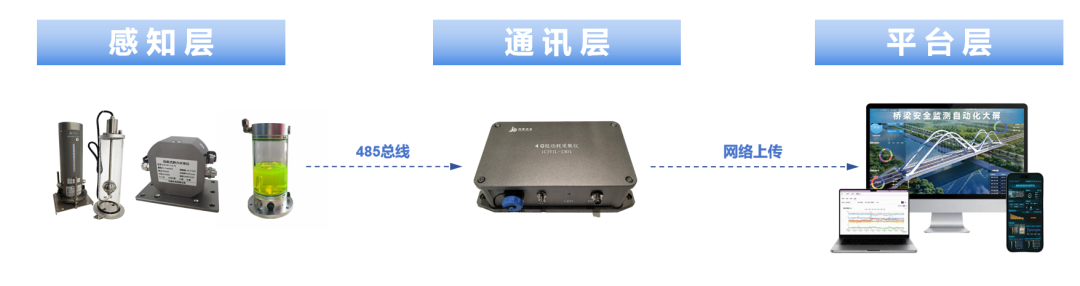

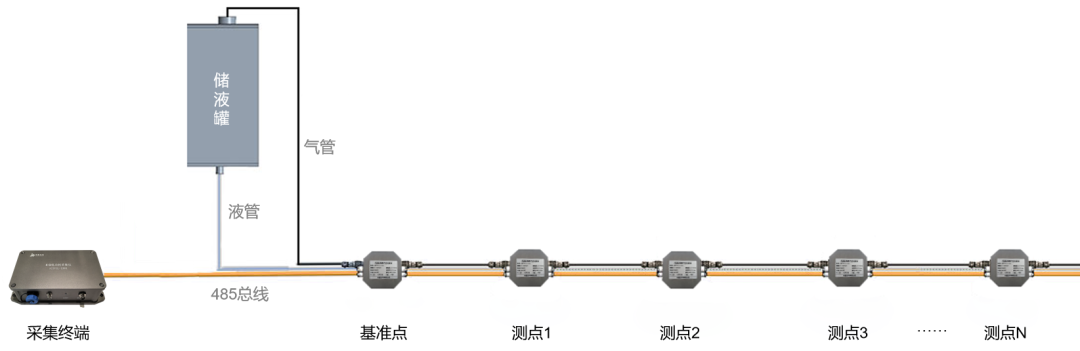

静力水准监测系统的完整组成

一套可落地的自动化沉降监测系统，不只是单台水准仪，而是由「感知层 + 通讯层 + 平台层」组成的完整体系：

○ 感知层：部署在各点位的静力水准仪，负责精准采集液位变化数据，是整个系统的感知终端；

○ 通讯层：通过 RS485 有线、LoRa/4G 无线等方式，将分散测点的数据汇聚后稳定上传，适配不同现场布线条件；

○ 平台层：所有数据统一接入监测云平台，实现实时数据查看、历史曲线回溯、异常分级预警、报表自动生成等功能。

接入钧雷监测云平台后，管理人员可通过 PC 端、移动端远程掌控全点位沉降状态，异常信息可通过平台消息、短信等多渠道推送，无需人工现场值守巡检，真正实现沉降监测的自动化、智能化管理。

总体而言，没有绝对 “最好” 的静力水准仪，只有最适配项目需求的方案。选型时可根据以下情况判断：

○ 选磁致伸缩式：3 年以上长期监测、高精度要求的桥梁 / 大坝 / 高铁 / 超高层等重要基建项目优先选，长期稳定、运维成本低，全周期性价比最优。

○ 选压差式：1-2 年中短期项目、预算有限、安装空间狭小或需大量程的路基 / 基坑 / 普通建筑监测优先选，部署快、成本可控。

○ 选超声波式：仅适用于介质特殊、需非接触测量，且精度要求不高的小众场景，常规基建沉降监测极少选用。

○ 实际项目也可按点位重要程度混合搭配，兼顾监测效果与项目成本。
