激光挠度仪——系统组成
System composition

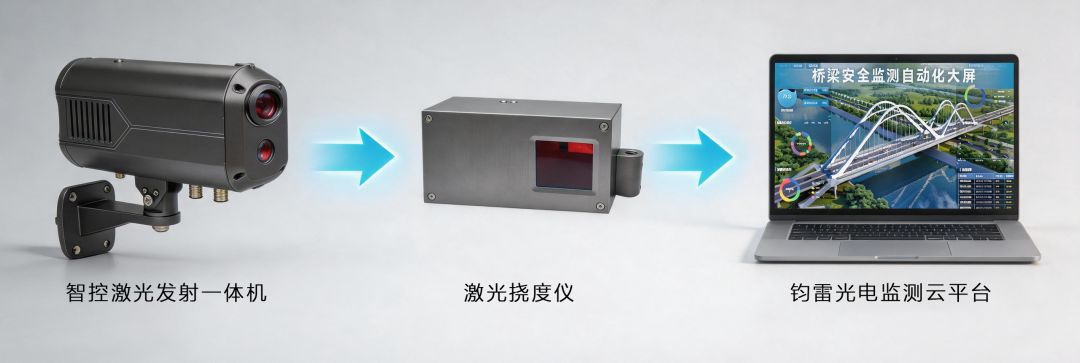

系统由智控激光发射一体机、CCD激光挠度仪、云端数据处理监测平台三级架构组成：发射端（智控激光发射一体机）负责激光投射、从机管控与数据上行；接收端（激光挠度仪）负责光斑采集、挠度解算与数据回传；平台端负责数据存储、可视化分析与预警管理。单台主机可带载多台从机，灵活适配不同跨径、不同断面的监测需求。
工作原理
系统基于激光三角测量原理与 CCD 高速成像技术，突破传统接触式方案的施工局限：主机端发射经调制的准直激光束，投射至梁底接收靶面；梁体挠曲带动靶面产生位移，引发 CCD 传感器上的光斑坐标偏移。通过内置高速图像处理单元与自研亚像素细分算法，将光斑定位精度提升至像素级的 1/20，配合全链路温度补偿模型，消除温变带来的光路漂移，最终输出高精度的双向挠度数据，数据经边缘计算后实时上传云端。
核心功能
● 双向同步监测：同步采集垂直挠度、水平挠度双维度数据，完整还原梁体空间变形状态
● 高频动态采集：30Hz 高速同步采样，完整捕捉重载车辆通行、风振下的瞬时挠度变化全过程
● 智能分级预警：支持按规范限值自定义预警、报警阈值，异常数据实时推送告警
● 云端可视化管理：自动生成动态挠度曲线，支持历史数据回溯、多维度查询、报表自动导出
● 多协议数据对接：支持 MQTT、HTTP 等标准协议，数据可接入省、市、企业级 GIS 及管养平台
应用场景
●高速公路桥梁、铁路桥梁结构健康日常监测
●城市市政桥梁、立交桥全生命周期安全运维
●桥梁荷载试验、换索 / 加固施工过程变形监控
●水毁、震后桥梁运行安全评估监测
●隧道结构、大型钢结构位移变形长期监测
技术参数
|
参数项 |
指标值 |
|
测量轴 |
垂直挠度、水平挠度 |
|
激光作用距离 |
40m |
|
测量量程 |
40mm |
|
测量精度 |
0.1mm |
|
分辨率 |
0.05mm |
|
采集频率 |
30Hz |
|
通讯方式 |
4G、千兆以太网 |
|
供电电压 |
DC15~48V |
|
工作环境 |
-30～+65℃ @95% 相对湿度 |
|
防护等级 |
IP65 |
|
外壳材质 |
铝合金 |
工程验证：北京某高速桥梁常态监测

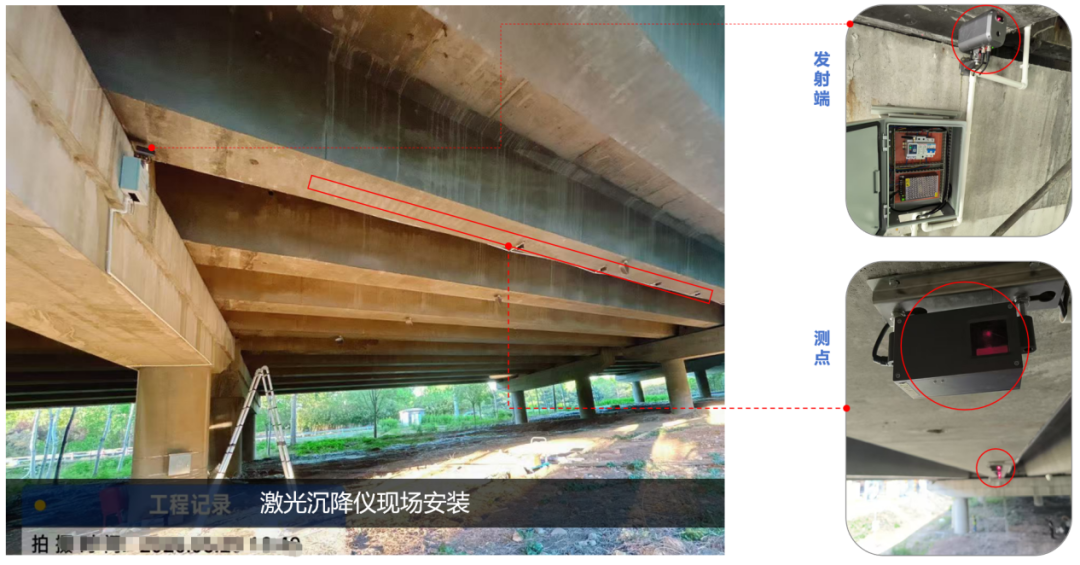

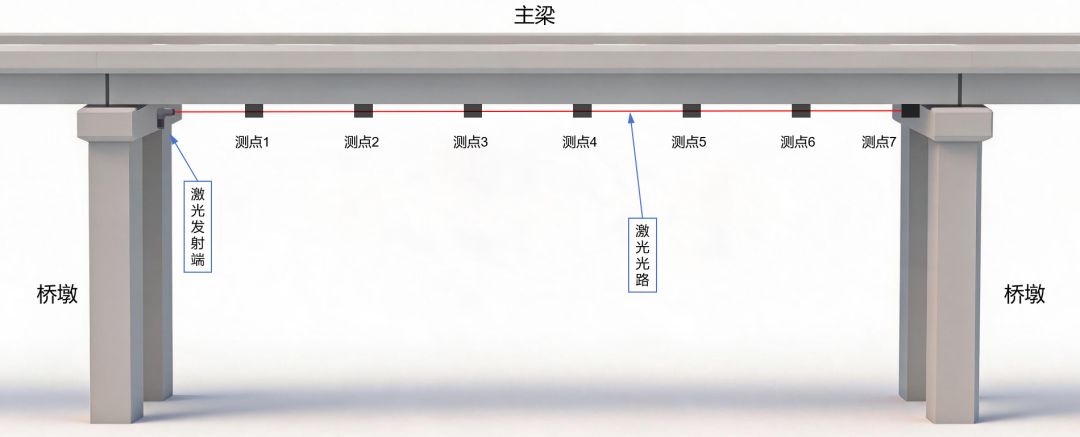

在北京某 36m 跨径混凝土箱梁高速桥梁项目中，布设 1 台主机 + 7 台从机，覆盖多个桥梁断面监测。

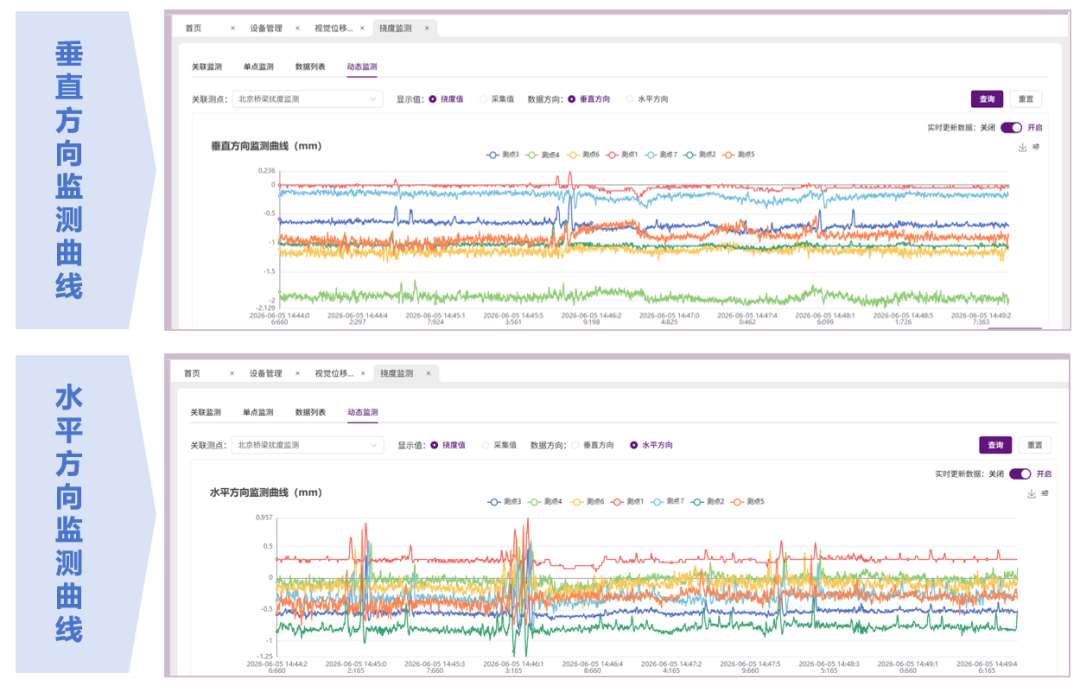

○ 趋势一致性：动态挠度曲线与车辆通行时段高度吻合，完整还原单车、车队通行的变形全过程
○ 精度验证：实测垂直方向最大挠度 0.429mm，水平方向最大挠度 0.612mm，数据稳定可靠
○ 规范对标：对照《城市桥梁养护技术标准》，实测值远低于 L/600 的规范限值，精准反映桥梁健康状态
○ 系统稳定性：连续运行设备在线率 100%，数据传输成功率≥99.9%
测试验证：公司总部半年长期可靠性测试

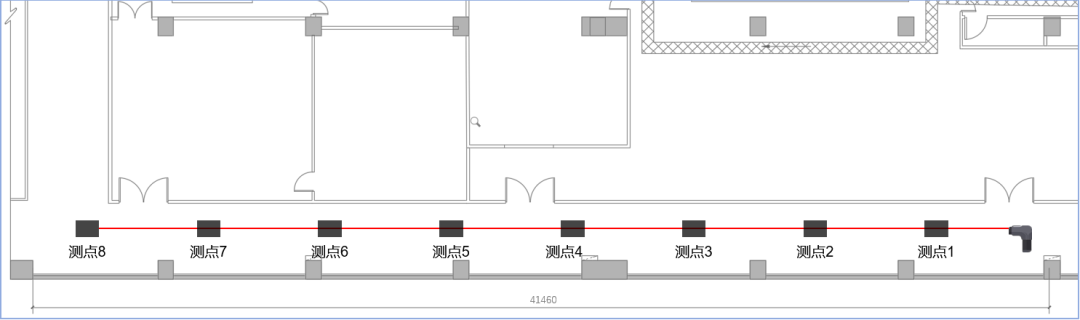

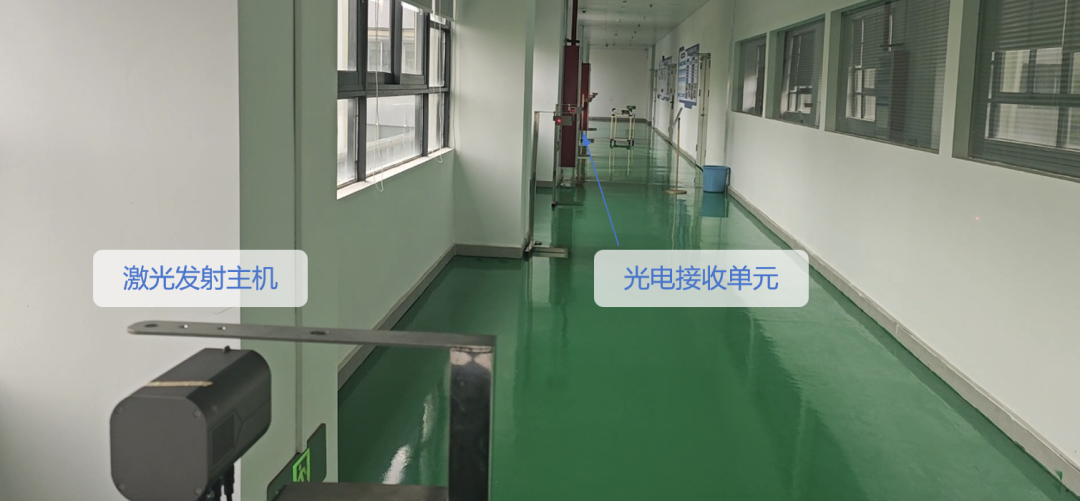

为全面验证设备长周期运行稳定性、复杂环境抗干扰能力与极限组网性能，钧雷光电在深圳总部室内走廊搭建了全链路模拟测试平台。测试采用1 台 iCIVIL-4012 激光发射主机 + 8 台 CCD 接收从机的组网方案，布设总跨度超 40 米，全程开放环境模拟桥梁日常振动、人员走动遮挡、昼夜温湿度交替等真实工况，开展了连续 6 个月的不间断可靠性验证：
○ 长期运行稳定：连续 180 + 天不间断上电，设备在线率 99.9% 以上，无硬件故障、无数据中断
○ 精度保持优异：半年累计零点漂移≤0.03mm，远低于设备分辨率，长期运行无需现场校准
○ 环境适应性强：经受四季温变、日常人员走动振动等复杂工况考验，数据波动平稳，充分验证了产品全工况下的高可靠性与低运维成本
钧雷光电有限公司是专注于基础设施结构安全监测的高新技术企业，深耕光电集成、智能传感、无线组网技术领域，产品覆盖机器视觉位移监测、激光挠度仪、智能倾角计、固定式测斜仪、无人机巡检等全系列监测装备，广泛应用于铁路、公路、市政、地铁、边坡、基坑等场景。公司坚持以技术驱动创新，依托核心研发团队与产学研合作优势，为客户提供从方案设计、设备供应到安装运维的一站式服务，助力基建运维向数字化、智能化升级。
