近年来，交通运输行业快速发展，高速公路桥梁的安全运维工作日益受到社会广泛关注。为切实保障桥梁结构安全，越来越多客户选择咨询在线视觉跟踪仪，用于自动化监测作业，以先进的机器视觉位移监测技术，为桥梁安全运行保驾护航。

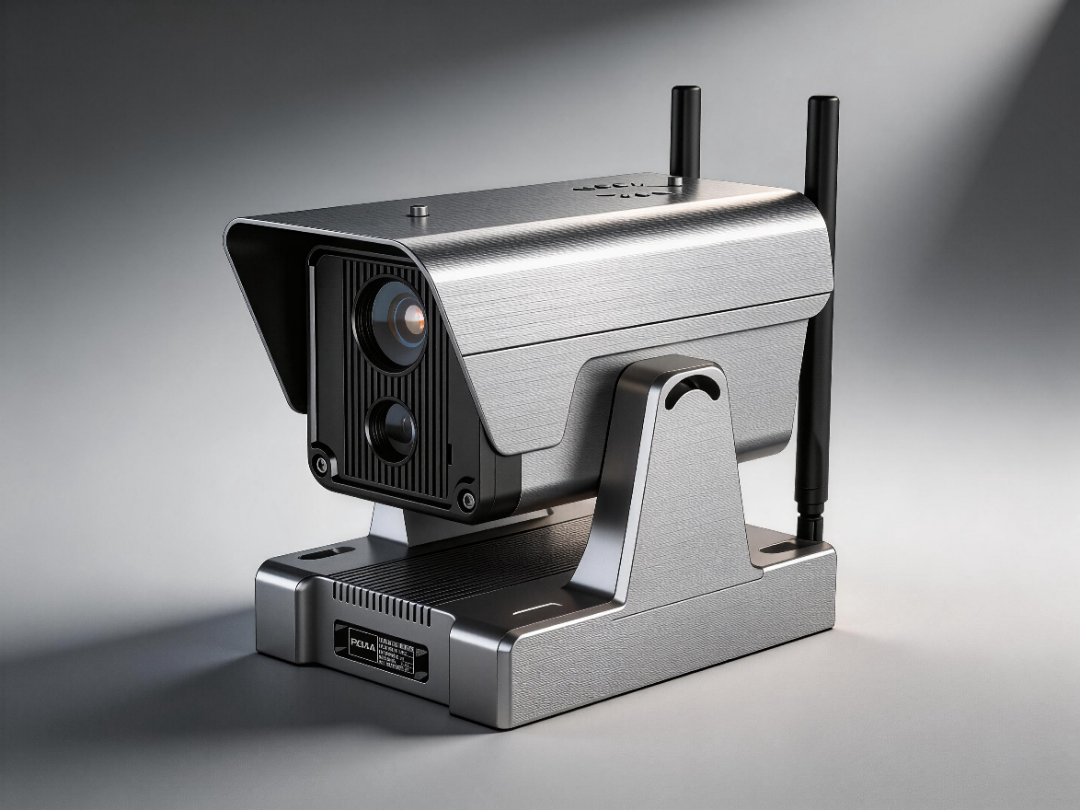

钧雷光电在线视觉跟踪仪，是一款基于斜光轴DIC技术的视觉位移测量系统，核心监测原理为：
在相对稳固的位置（如桥墩）安装视觉跟踪仪，在被测桥梁结构上布置若干个测量点（标靶）；当被测桥梁发生形变时，测量点在图像中的坐标位置随之变化，设备通过对测量点的实时追踪，利用DIC、亚像素等核心技术，精准获取被测桥梁水平、垂直方向的位移数据，并通过4G通讯实时上传到云端，终端通过云平台、微信小程序对数据进行访问，可实现24小时全天候位移监测。
钧雷光电在线视觉跟踪仪凭借多方面技术优势，完美适配桥梁挠度监测场景，解决传统监测方式的痛点，核心特性如下：
1.多传感器融合：可有效消除强光、雨雪、设备自身沉降等复杂环境因素对测量精度的影响，适配户外复杂工况。
2. 多标靶监测：一台设备可同时监测N多个标靶点，大幅降低单点监测成本，减少设备布设数量，降低安装复杂度，提升监测效率。
3. 温度补偿算法：内置温度补偿模块，可有效消除环境温度波动对位移精度的影响，搭配抗温度干扰设计，确保在不同气温条件下监测数据稳定可靠。
4. 异常监控：内置全景拍摄和环境监测模块，设备可自动上传异常情况时的现场画面和周围温湿度数据，便于管理人员及时掌握现场状况，快速响应处置。
5. 高速实时传输：4G传输延时<100ms，监测数据实时上传云端，无延迟、无卡顿，确保管理人员第一时间获取桥梁变形数据。
6. 低功耗节能设计：低功耗模式下功耗仅为5W，低光照地区可搭配锂电池供电，延长设备工作时长，减少运维成本。
7. 高防护适配户外：设备防水等级达IP66，可抵御雨雪、扬尘等恶劣天气，工作温度范围覆盖-40~60°C，适应不同地域户外环境，确保长期稳定运行。
本项目监测范围为某国道沿线指定桥梁群，涵盖中桥、大桥等不同类型桥梁，监测覆盖桥梁全结构，重点针对桥梁关键受力部位、易损构件开展全方位监测，确保监测数据全面、准确，能够真实反映桥梁结构健康状况。
为实时掌握桥梁结构状态，项目采用钧雷光电在线视觉跟踪仪，对桥梁X轴（水平）和Y轴（竖向）位移进行持续监测。该系统共布设1台主机、6个监测点和1个基准点，依托钧雷光电核心技术，构建起一套完整、高效的非接触式监测体系，精准覆盖桥梁关键受力断面，实现全时段监测无死角。
-
X轴正方向为主机朝向的右侧，表示水平位移，精准捕捉桥梁水平方向的变形情况；
-
Y轴正负值分别表示结构拱起与沉降，实时监测桥梁竖向挠度变化，及时发现异常沉降或拱起隐患。

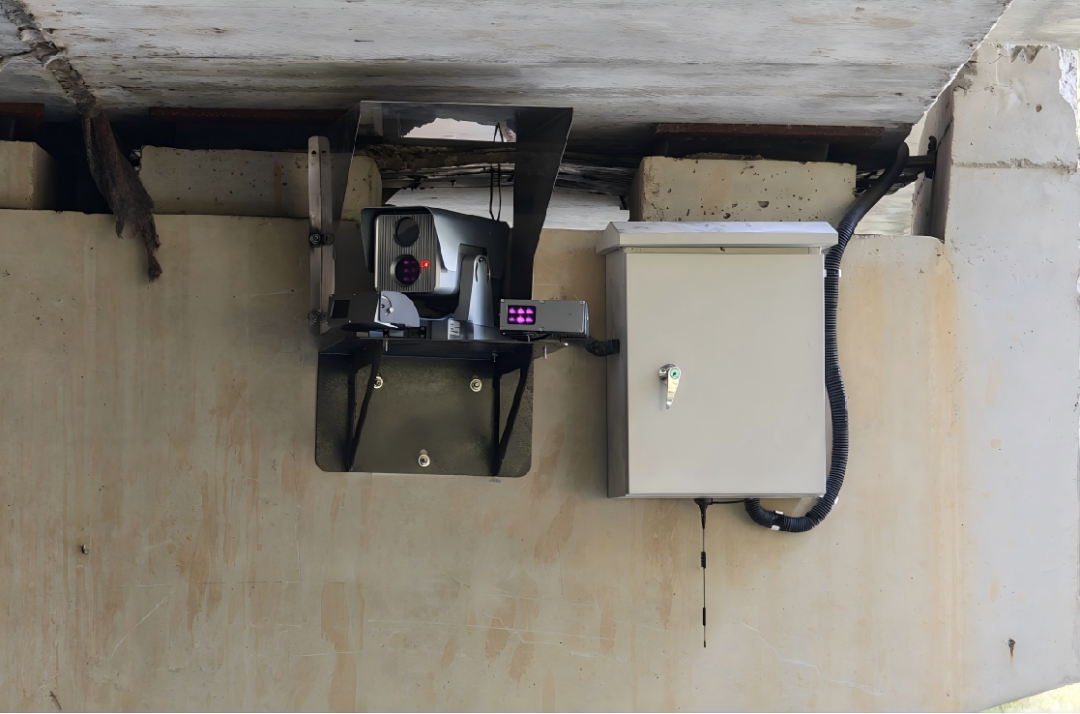

测点布设严格遵循钧雷光电设备安装规范，标靶安装牢固、朝向合理，跟踪仪与标靶之间确保通视无遮挡，同时兼顾后期维护便利性，为后续设备调试、维护提供便利。
监测数据通过4G网络实时传输至钧雷光电云平台，实现数据的集中管理、实时查看与深度分析，为桥梁修复和安全运维提供数据支撑。
该桥梁监测项目，充分体现了钧雷光电在线视觉跟踪仪在工程安全领域的应用价值和专业实力。作为基于斜光轴DIC技术的高端视觉位移测量设备，钧雷光电在线视觉跟踪仪以毫米级精度、全天候监测、非接触式设计、低运维成本等核心优势，为桥梁安全运维保驾护航。
钧雷光电是一家以光电技术与人工智能为核心驱动力的高科技企业，深耕基础设施智慧监测领域，坚持自主研发与生产一体化，独立打造监测平台、自主生产监测设备，以全链条把控保障产品与服务的核心竞争力。
公司拥有2000+m²专业研发基地，组建50+核心研发团队，累计斩获30+自主知识产权，产品与服务已覆盖全国超22省市的重点项目。凭借过硬的技术实力与规范的管理体系，公司先后获评国家高新技术企业、中关村高新技术企业、双软认证企业，持有乙级测绘资质证书、武器装备质量管理体系认证证书（GJB9001C-2017）、ISO9001质量管理体系认证等多项权威资质，为项目落地与长期合作筑牢信任根基。
依托资深院士研发团队的技术加持，钧雷光电持续以创新突破引领行业发展，已成为众多重点项目的信赖之选，为全国基础设施安全运维保驾护航。
