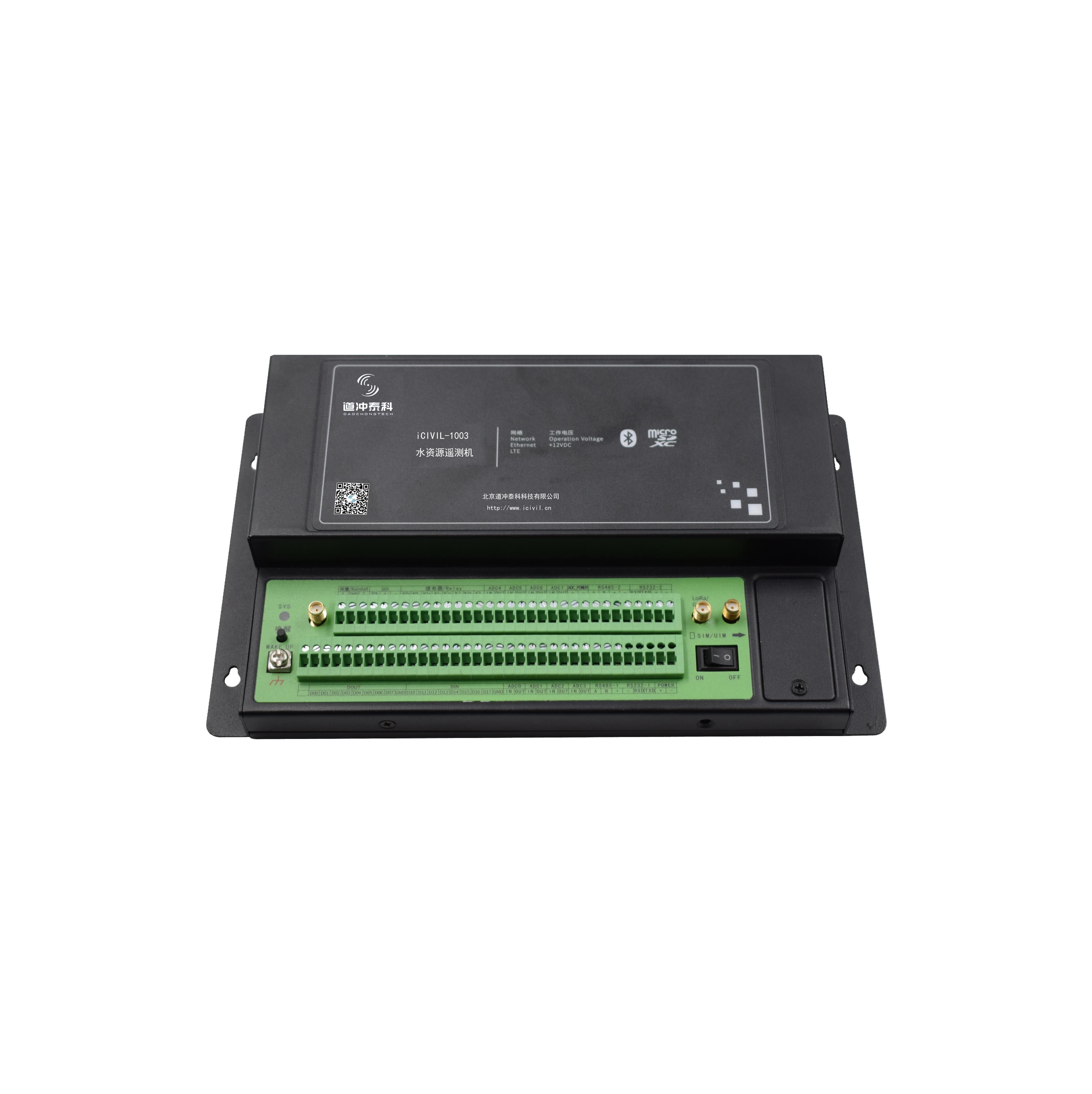

水资源遥测机-图片

水资源遥测机

设备名称

水资源遥测机 iCIVIL-1003



设备介绍

iCIVIL-1003 水资源遥测机集RTU遥测终端机功能与2G、3G、4G、NB-IoT、LoRa等通信功能于一体,实现水文、水资源、TCP Modbus、MQTT等数据的采集、存储、显示、控制、报警及传输等综合功能。该设备采用高性能的工业级32位通信处理器和工业级无线模块,以嵌入式实时操作系统为软件支撑平台,同时提供翻斗式雨量计接口、RS485、以太网、TF卡、SDI-12、模拟量输入、开关量输入、开关量输出和继电器接口,可满足各种不同水文/水资源及其它应用需求。 该设备可广泛适用于智慧城市项目建设中,适用于现有水利项目的雨量点监测,河道水雨情监测,水库水雨情监测,流量站,灌区,明渠监测等;适用于智慧水务项目的水厂自动化监测,水质在线监测,供水管网监测,大用水户监测,二次供水监测等;适用于地质灾害项目的崩塌、滑坡点监测,泥石流监测,表面\深部位移监测,土壤含水率监测,地声监测,孔隙水渗压自动监测,雨量、地表水位检测等。



设备特点



  • 大容量数据存储空间
  • 低功耗设计
  • 工业级设计
  • 多种通讯方式
  • 接口丰富、标准易用



技术参数







接口类型

串口:2个RS232和2个RS485接口,内置15KV ESD保护

天线接口:蜂窝:1 个标准SMA 阴头天线接口,特性阻抗 50 欧

SIM/UIM卡接口:标准的翻盖式用户卡接口,支持 1.8V/3V SIM/UIM 卡,内置 15KV ESD 保护

电源接口:工业级端子接口,内置电源反相保护和过流过压保护

应用接口:2个翻斗式雨量计接口、8路模拟量输入接口、8路开关量输入/输出接口



硬件系统

CPU:工业级 32 位通信处理器

FLASH:512KB 、SRAM:64KB

数据存储Flash:32MB(可扩展至64MB)

供电

供电范围:DC 5~36V

标准电源:DC 12V/1.5A





功耗

工作电流1:<100mA@12VDC

工作电流2:<10mA@12VDC

静态值守电流:<2mA@12VDC

备注:工作电流1:设备接1路RS485水位计和标准翻斗雨量计,在连上数据中心上传数据时的平均电流。工作电流2:设备接1路RS485水位计和标准翻斗雨量计,做数据时采集存储不上报中心。



工作环境

工作温度:-35℃~﹢75℃  (-31~﹢167°F)

存储温度:-40℃~﹢85℃  (-40~﹢185°F)

湿度:5%~95%  (无凝结)



物理特性

外壳:金属外壳,保护等级TP30。外壳和系统安全隔离

尺寸大小:245×145×39.8mm(不包括天线和安装件)

重量:约800g(不包括天线、安装件及包装)
